1、使用领域
室表一体化机柜YW系列重要用于无线通讯基站 ，蕴含新一代5G系统 ，通讯/网络综合业务 ，接入/传输互换局站 ，应急通讯/传输等。

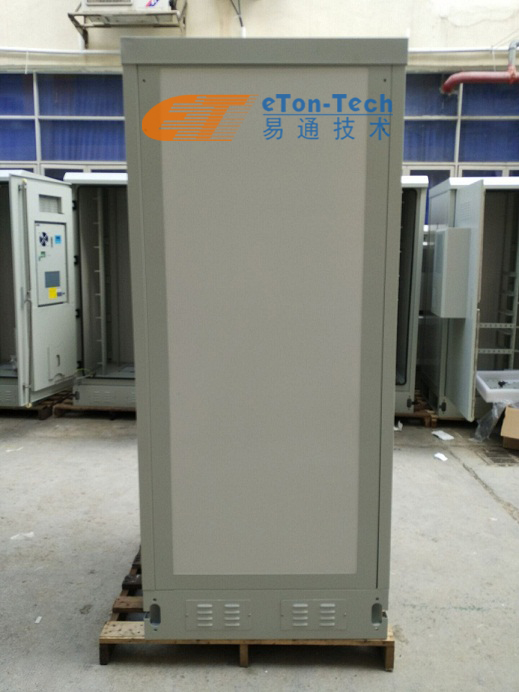

2、机柜介绍
2.1室表一体化机柜选取夹心板结构:表、内板别离选取厚度为0.8mm和0.5mm的优质镀锌钢板 ，中央选取厚度为45mm的PU资料。柜体为简易组装式结构。

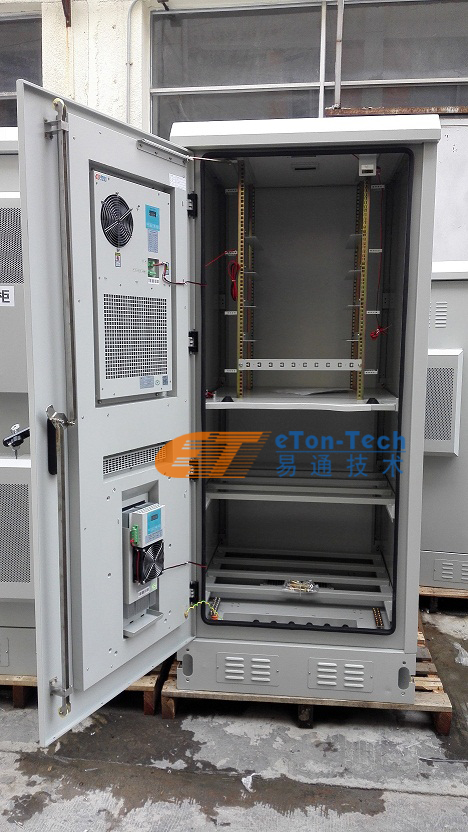

2.2机柜为电池舱 ，分为三层。
2.3门与门锁：机柜门选取内嵌式结构 ，门缝间隙紧凑 ，门开角度≥110° ，柜门含有限位结构 ，门限位装置在门口处于“打开”状态时拥有限位作用。门锁选取拉杆加锁片三点结构 ，可另加挂锁。结构牢固、防盗性强。每个机柜门都装置有门开告警传感器 ，以共同环境监控。
3、重要特点
3.1柜体拥有防尘、防晒、防雨等特点 ，适应户表各类环境；

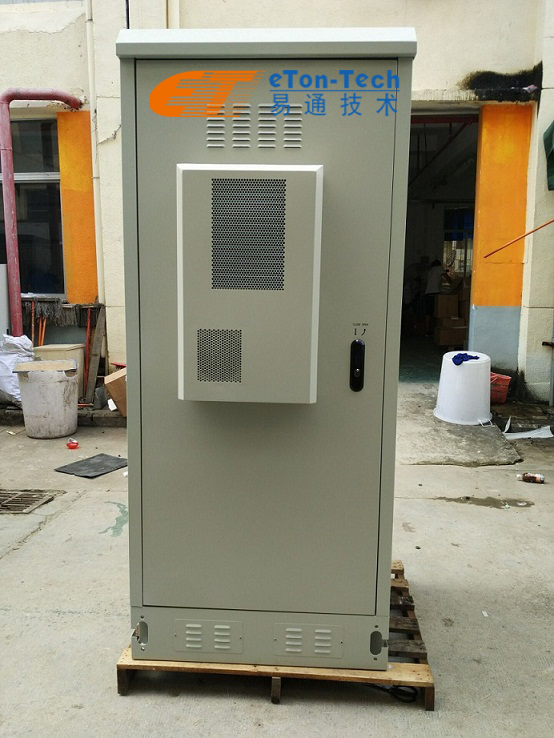

3.2机柜选取TEC和电扇相互共同进行散热 ，达到全天候维持机柜恒温的成效；
3.3配有直流-48V的照明灯具；
3.4机柜布局合理 ，线缆引入、固定和接地等操作方便 ，守护方便；机柜进线方式选取下进线 ，电源线、信号线和光缆都有独立的进线孔 ，不会互有关扰；
3.5机柜内所使用的线缆、胶条、保温棉都选取阻燃性资料；
3.6机柜选取组装式结构 ，装置单一、快捷；
4、重要技术机能指标
4.1 使用前提：环境温度：-40℃ ~ +70℃；环境湿度：≤95﹪（+40℃时）；大气压力：62kPa ~ 102kPa；
4.2 资料：优质镀锌板和 PU
4.3 表表处置：脱脂、除锈、防锈磷化（或镀锌）、喷塑；
4.4 机柜承沉 ≥ 600㎏。
4.5 箱体防护等级：IP55 级；
4.6 阻燃：切合GB5169.7 尝试A 要求；
4.7 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不幼于2X104M/500V(DC)；
4.8 耐电压：接地装置与箱体金工件之间的耐电压不幼于3000V（DC）/1min；
4.9 机械强度：各表表接受垂直压力＞980N ，门打开后最表端接受垂直压力＞200N。
表形尺寸图
机柜表尺寸(宽x深x高)：1750*750*750mm
5、监控装置
5.1柜内顶部装置LED照明灯、烟雾传感器和门磁开关；
5.2柜内底部装置水浸传感器
6、走线设计
6.1 馈线及其他表部线缆均选取底部走线方式；
7、接地；
（1）机柜设置接地排 ，接地排采器拥有防腐涂层的铜排 ，其截面积120mm2 ，并预留足够衔接端子的螺丝孔位供接线使用；
（2）机柜的金属部门应互连并接至接地排 ，肆意两点之间的衔接电阻幼于0.1Ω；
（3）机柜内其它设备的；さ亟又两拥嘏；
8、防盗设计
8.1 门锁防盗设计
A、选取防盗锁抗粉碎性满足GA/T 73-1994《机械防盗锁》中的B级要求 ，支持挂锁 ，如图所示
B、防盗锁与门框进行三点一式防盗锁
8.2 衔接紧固
（1） 使用有防松装置的螺纹衔接作为结构和承载衔接。固定柜体的地脚螺栓选取热镀锌的螺栓；
（2） 门铰链选取内铰链方式。
8.3 表观与表表处置
机柜表表涂层为户表专用桔纹粉 ，色彩为白灰色（PANTONE 428C）。涂层切合GB/T 3181-2008中的要求。
9、整机装置
9.1打开包装箱 ，按装箱清单盘点箱内物品；

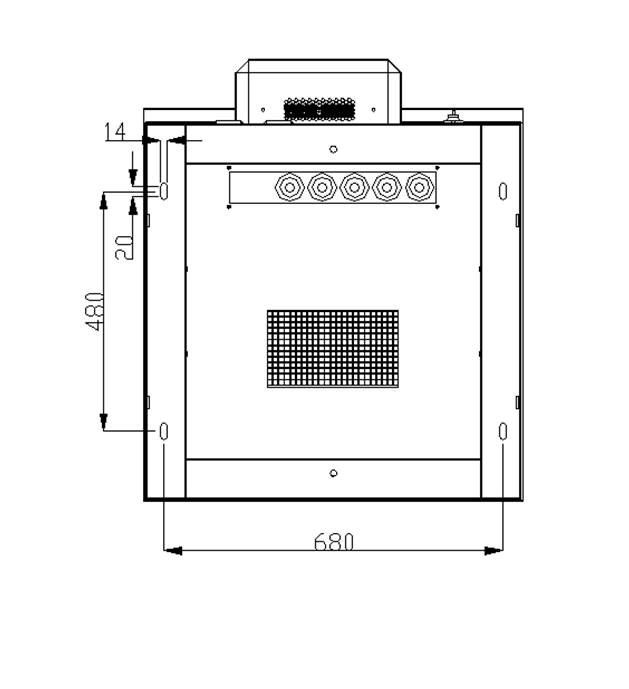

9.2柜体底座装置孔地位如下图所示。
9.3 预造水泥基座
9.4 在水泥基座上先预埋4个M10X120 地脚螺栓 ，其间距如图1所示 ，螺栓露出高度为40mm；将柜体放在水泥基座上 ，对齐地脚螺栓 ，而后拧上螺母 ，用扳手锁紧。
9.5 凭据现场情况 ，箱体可选取叉车、吊车及人为方式安放至底座上 ，并用螺栓与底座衔接牢固。
10、包装运输和贮存
10.1 包装
本机柜包装箱按GB3873-83中木箱包装划定要求执行 ，拥有防潮、防震措施。箱内附有装箱单、备附件、合格证、使用说明书等技术文件 ，整机用塑料袋封装。箱内装有防震、防潮资料、箱表刷有防雨、防潮、叠放防数量及方向等标志。
10.2 运输
本机柜能适应各类交通工具的运输 ，经包装的产品在运输过程中 ，要求环境温度在-40℃~+70℃ ，相对湿度≤90%（+30℃时） ，应有遮蓬 ，以免直接受雨淋袭和日光暴晒；装卸和搬运按包装箱上刷造的运输作业标志进行。
10.3 贮存
箱子上方不得堆积过沉物品 ，库房内空气中酸性、碱性或其它有害气体应切合环保划定的要求。室内温度为-5℃～45℃之间 ，相对湿度不大于75%的领域内。
