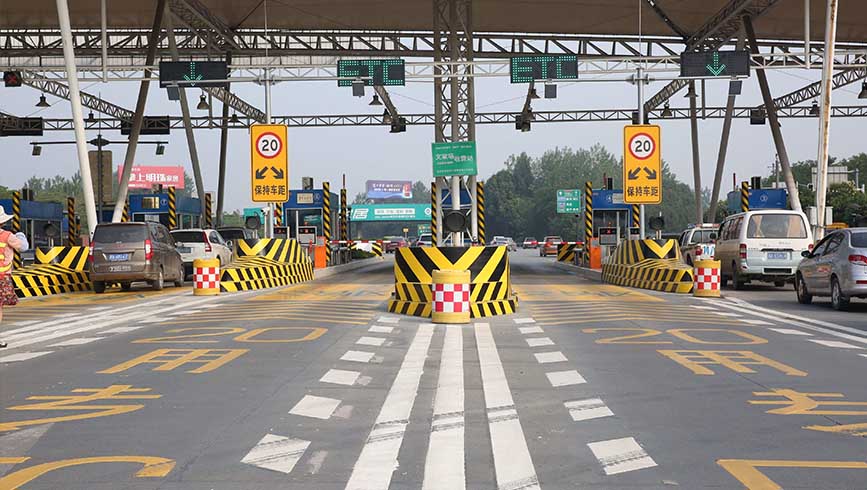

2019年6月14日,中华人民共和邦交通运输部公路科学钻研院在北京国度会议中心召开“科技成就颁布会”,中交国通公司颁布了ETC门架系统一体化智能机柜产品，取缔高速公路收费站，ETC门架系统一体化智能机柜的研发需要，源自于李克强总理在2019年两会当局工作汇报中提出的，要深入收费公路造度鼎新,两年内根基取缔全国高速公路省界收费站,实现一向车快捷收费,削减拥挤,方便人民。目前交通运输行业在全力推动此项沉大工作。取缔高速公路收费站户表网络通讯机柜5月16日《深入收费公路造度鼎新取缔高速公路省界收费站执行规划》,5月下旬,交通部又印发了《关于大力推动高速公路ETC发展利用工作的通知》,目前交通运输行业在全力推动此项沉大工作;在有序地进行升级刷新,优先解决高速公路省界收费站,部署ETC智能门架系统;其次解决高速公路出入口收费站,实现一向车快捷收费,削减拥挤。取缔高速公路收费站监控户表箱！



我司高速ETC门架一体化智能机智慧规划重要发为几大部门：
一、高速公路一体化智慧机柜设计思路和准则
■ 创新型结构设计
人生就是博官网技术的高速公路一体化智慧机柜选取“组装式？榛”的创新型结构设计，客户可现场急剧装置，各职能？榉植阶爸，预留线槽、孔以及对插端子;设备装置方便、线缆走线便捷美观。
■ 职能？榛杓
人生就是博官网技术高速公路一体化智慧机柜集电源转换供给、后备电源（N+1）储能、数据采集、数字报警、摄像单元、智能温控等多个职能？橛谝惶，实现了产品的高靠得住性、高集成性、易守护性。
■ 远程网管职能
人生就是博官网技术高速公路一体化智慧机柜配套的后盾设备运维治理系统，可能共同甲方需要，进行远程监测高速公路一体化智慧机柜内设备的状态(设备工作状态、逆变与整流电源运行状态、环境状态、门开合状态等)、处置工作异；蛏璞腹收(自动巡检、自动告警、1000条日志纪录、GPS定位、设备自动上线等)、实时远程治理(信息查问、参数配置、自动同步、远程开关节造等)。



三、重要职能介绍

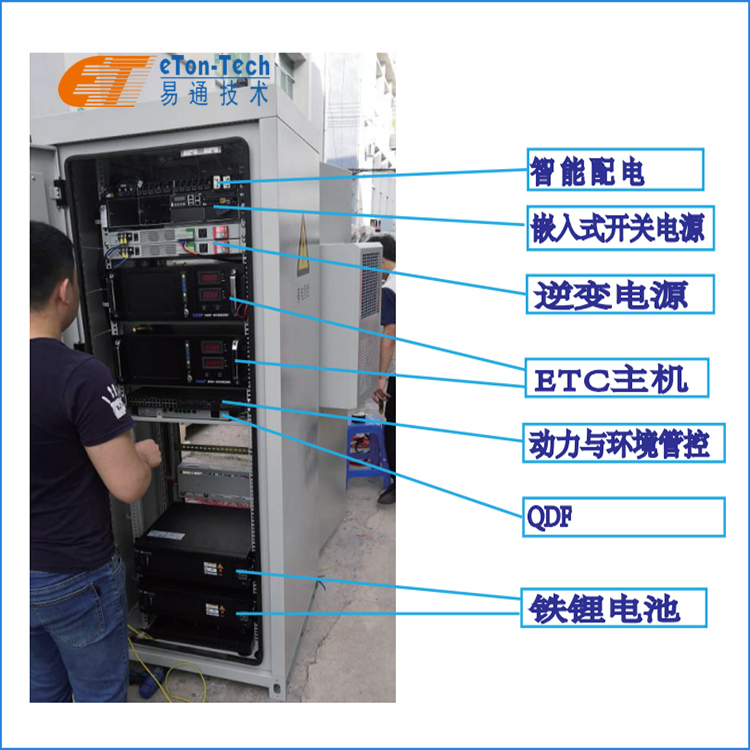

1、主柜体
机柜内部蕴含嵌入式开关电源、逆变电源、100AH 48V铁锂电池、电源防雷、配电单元、动环监控、摄像单元、无水空调、电扇、照明灯及传感器，机柜内单元选取尺度19英寸装置、接线方便，每个单元均可独立更换；袷屎匣П砘肪呈褂，具备防雨、防尘、透风散热、抗紫表线（耐老化）、防盗、防锈；箱体拥有显著标识，批注机柜用处等；箱体大幼凭据配套设备的数量和尺寸来设计，并预留充足的空间，方便设备装置和守护。工作温度领域-40℃～+85℃，工作湿度≤95%RH；机箱工作电压领域AC165～AC264V；防护等级切合IP55。


2、集中供电
柜内建设一个3U配电单元，配电单元由1路32A/2P市电输入、1路32A/2P油机输入（带互锁）、1路B级/2P防雷器、2路32A/1P和4路智能空开互换输出、3路16A/1P直流输出及铜牌组成配电单元来集中给设备供电。
3、不间断逆变电源
   柜内建设两台1KVA的不间断逆变电源给设备供电，UPS电源的特点：
* 纯正弦波输出，零转换功夫,有效保障了负载不间断运行的靠得住性
   * CPU微处置器节造，逆变电源系统自诊断、自；，大幅耽搁UPS的使用寿命
   * 智能化治理,市电故障时可实现数据自动存储
   * 蓄电池在线治理，大幅耽搁蓄电池寿命，；び没蹲
   * 直流开机，毋庸市电可用蓄电池启动UPS及负荷机械
   * 全天候EMI/RFI滤波器预防了杂讯导致的数据谬误
   * 可搭配发电机使用，有效净化发电机所产生的不良电力
   * 选取SPWM脉宽调造技术、IGBT功率？,强力抗滋扰,输出波形纯正
   * 充电速度快，长效机可提供约5-10A的初始充电电流
   * 绿色环保电源，输入功率因数高达95%以上，预防对电网的传染
4、DC48V 100AH磷酸铁锂电池组
凭据高速公路的使用场景的高温个性和设备的功耗，我们选用DC48V 100AH磷酸铁锂电池电池，磷酸铁锂电池的特点：
1)      磷酸铁锂电池的寿命长，循环寿命在2000次以上。在同样的前提下，磷酸铁锂电池可使用7到8年的功夫。
1)      使用安全。磷酸铁锂电池经过严格的安全测试。
2)  充电急剧。使用专用充电器，1.5C充电40分钟即能够使电池充斥。
3)  磷酸铁锂电池耐高温，磷酸铁锂电池热风值能够达到350到500摄氏度。
4)  磷酸铁锂电池的容量大。
5)      磷酸铁锂电池没有影象效应。
6)  磷酸铁锂电池绿色环保，无毒，无传染，原资料起源宽泛，价值便宜。
选用100AH铁锂电池的凭据：
例如柜内设备总功耗为1000W，则换算成DC48V直流工作电流为
1000W÷48V=20.8A；
100AH÷20.8A=4.8H；
所以在市电停电的情况下，DC48V 100AH的磷酸铁锂电池能为总功耗100W的负载供电4.8个幼时左右，两组配置能够满足8幼时备电需要。
5、动环监控

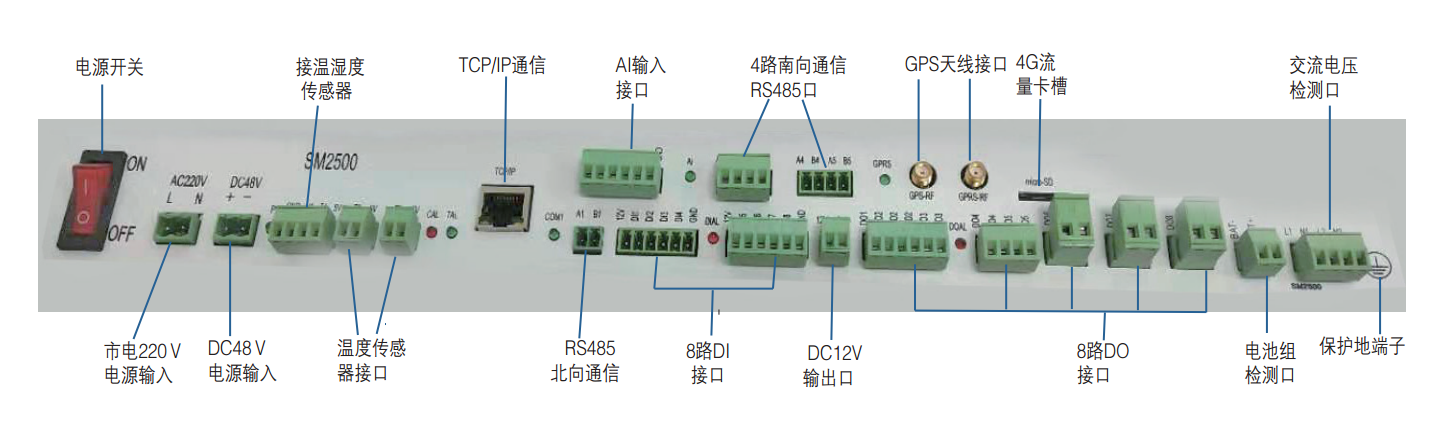

SM2500智能动环监控单元通过表接DC48V或者AC220V供电，能够提供1路10M/100M以太网口；路GPRS+GPS通讯；1路温湿度丈量；4路通用仿照量丈量（AI）；2路互换电压检测；1路蓄电池组总电压丈量；8路数字量输入（DI）；8路数字量输出（DO）；4路串口（蕴含8路RS485串口和2路RS232串口）等职能。
1）柜内状态检测职能：
Ø  温湿度检测：建设温湿度传感器，实时采集本地显示温湿度，并上传柜内温湿度情况；柜内温度过高上传高温告警。
Ø  柜门状态检测：实时检测柜门状态，柜门犯法打开告警；柜门开启后，上报开门告警警。
Ø  烟雾状态检测：实时检测柜内是否有烟雾，当柜内有烟雾是，上传烟雾告警。
Ø  水浸状态检测：实时检测柜内是否有进水，当柜内有进水是，上传水浸告警。
2）箱内设备检测职能：
Ø  防雷器状态检测：实时检测防雷器曲直状态，。
Ø  220V强电检测监测：实时监测并上传电压状态，当市电断电时，上传市电断电告警。
Ø  电池组检测监测：实时监测并上传电压状态，当电池组电压过低时，上传电池组电压过低告警。
Ø  设备状态检测：通过RS485或RS232读取4路设备的数据，并将数据上传给数据中心。
3）远程节造职能：
Ø  温控节造：可远程节造无水空调启停。
Ø  电扇节造：可远程节造电扇启停。
Ø  照明灯节造：可远程节造照明灯开关。
Ø  断路器节造：可实现远程断电沉启。
Ø  复位节造：可远程节造系统复位。

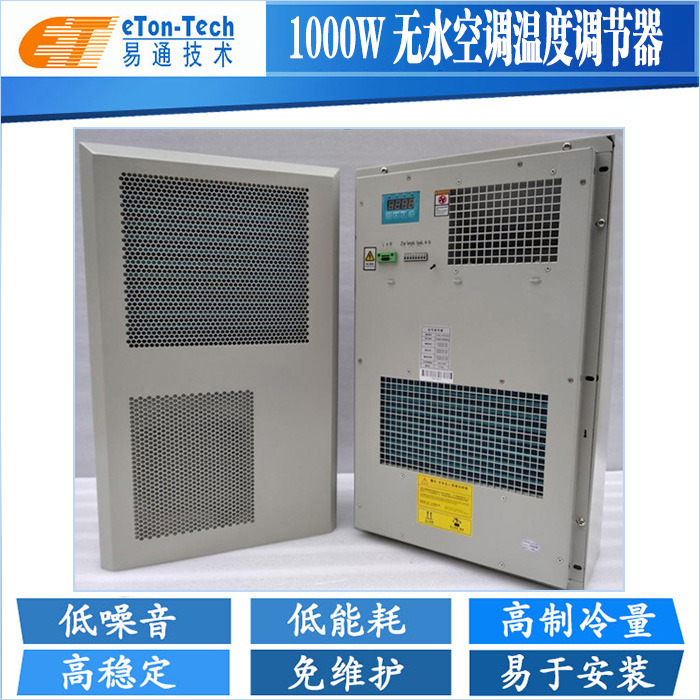

6、节能型直流无水变频空调

该产品是一款DC48V，1000W造冷量的空调，选取智能节造器凭据环境温度的变动而自动检测、自动运行，并纪录整个系统的运行功夫、功耗、事务及汗青数据，数据可存储100条事务信息、1280条汗青数据纪录、可查问256天的日志信息。
无水空调特点：
1)  空调造冷所产生的冷凝水，利用怪异设计把水引到冷凝器上，利用冷凝器的热量将水亏损齐全，无需排水可达到“自产自消”的成效，同时、低温的令凝水有效降低空调负荷，压缩机运作电流降落，实现节能主张。
2)  构思新鲜，整体技术设计先进，从机械到硬件，从节造到云平台，都远远超过同业，造冷系统合理的设计，电气元件的选配，汲水系统部门美满的设计，合理并简易装置方式等设计，既能够对设备造冷降温，又不必要排冷凝水，合用于任何场所，解决了所有排水难题问题，在附图结构能够看出，设计精彩，部件协调优良，共同电信电力行业机柜使用防水等级均达到IP55以上！
3)  自带干接点告警输出与RS485通讯接口。
4)  系统设计有高/低温；，使用更安全。

7、配置清单

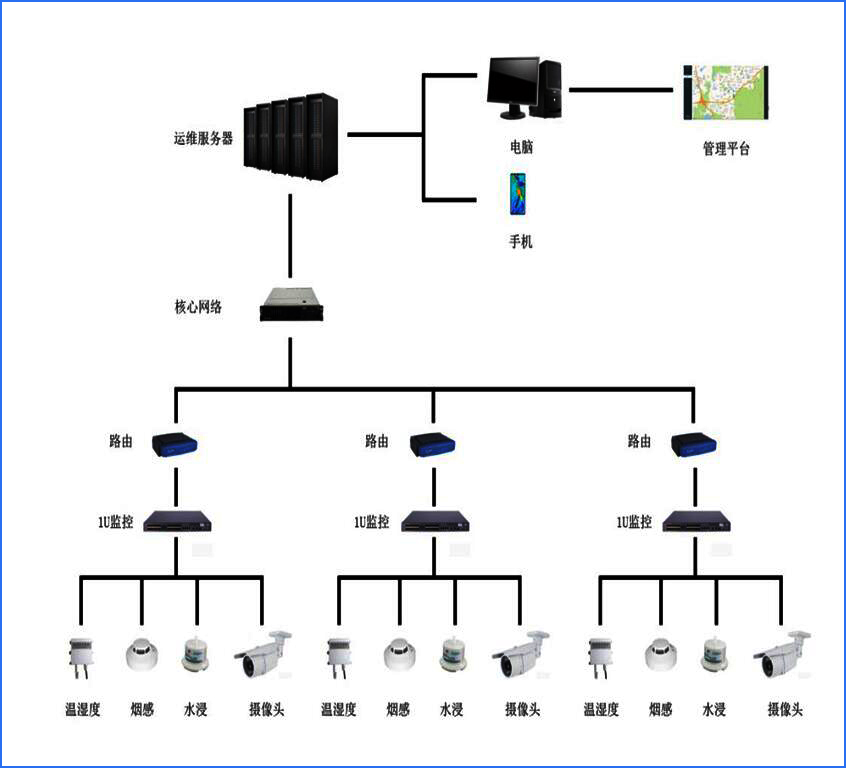

 四、总体规划及系统架构软件平台（图）
