通讯誉户表机柜（Outdoor cabinet for telecommunications）指装置在室表的拥有肯定防护等级的通讯机柜；衲诓孔爸糜型ㄑ渡璞；П硇屯ㄑ痘袂泻贤ǔ；癫返耐ㄓ眉际跚疤。

   产品的分类

通常空调户表通讯机柜(压缩机型)、通常空调户表柜（半导体型)、换热器型户表柜、相变通讯户表柜、相变空调户表柜等、电扇散热户表柜。

根基工作前提

切合YD/T 1537-2006《通讯系统用户表机柜通常要求》。

环境温度

工作温度领域：－10℃～45℃；
贮存温度领域：－40℃～70℃。

相对湿度

工作相对湿度领域：≤95%（40℃±2℃）；
贮存相对湿度领域：≤95%（40℃±2℃）。

 大气压力

大气压力为70～106kPa。

电源

互换电源

电压：220±20%；
频率：50±2Hz。

直流电源

额定电压+24V时，电压变动领域为：21～29V。
额定电压为-48V时，电压变动领域为：-40～-5

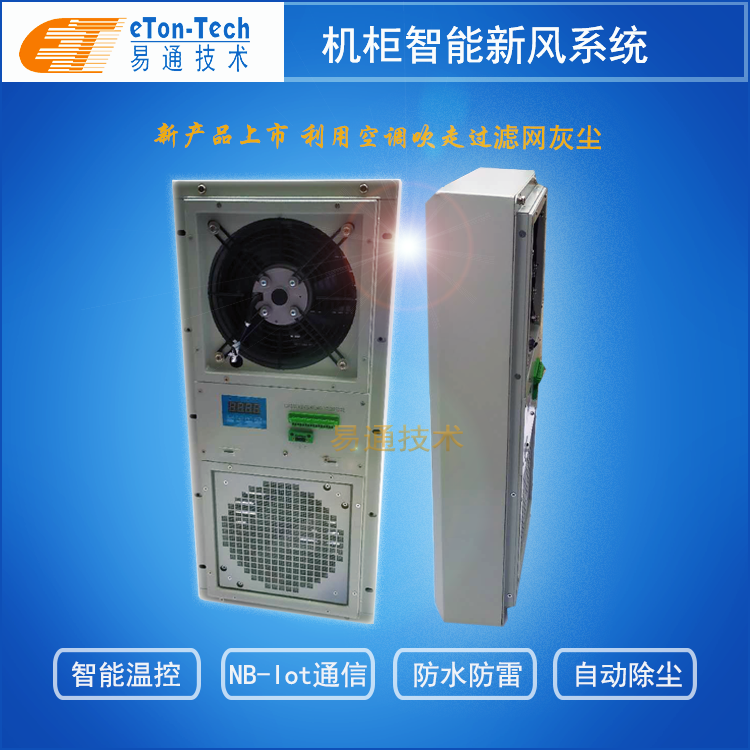

新风系统空调
新风系统空调 自动队尘

用处	机柜参考尺寸 宽X深X高(mm)	散热方式	温度控 造领域	内部要求	防护等级
设备仓	900*900*2100	直透风/热互换散热器或相变、空调造冷	-10~40℃	装置19英寸机架,可装置互换配电单元,防雷单元,传输接口单元，无线设备等器件	IP65
配套仓	900*900*2100	热互换散热器或相变、空调造冷	10~40℃	装置19英寸机架,最大可配置48V300A电源单元,并为传输设备预留用户空间不幼于5U	IP65
电池仓	900*900*2100	TEC半导体散热器或相变、空调造冷	15~30℃	最大可装置一组48v500Ah AGM 2V或4组48v150Ah AGM 12V 电池层间距不幼于50mm	IP65

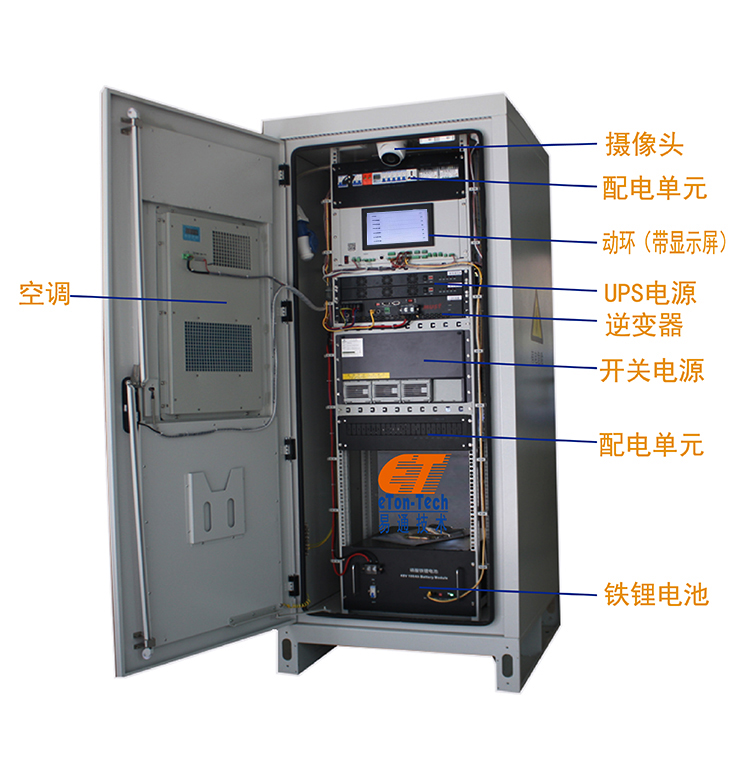

户表机房

    户表机房是指幼型化、紧凑收留、？榛杓啤⒎植瘴驴啬Ｊ健⒆爸貌渴鹎岜恪⒔媒菖渲玫幕П硎褂玫耐ㄑ队机柜。
户表机房配套仓职能单元配置

职能	规格	机能配置	装置方式
互换单元 （选配）	单相220V，50Hz 三相380V，50Hz	输入:63A/3P 输出:40A/3P×1，6A/1P×2，20A/1P×1, 10A/1P×1（应可能满足所配置的直流单元需要）	19英寸机柜
防雷单元	80KA		19英寸机柜
监控单元		系统应具备告警信号输出的接口，同时配置监控单元，实现推算机治理Ｄ芄煌ü朐抖思嗫刂行耐ㄑ，实现无人值守。应具备RS-232、RS-485和RS-4223种接口之一，并提供相应的汉化版监控软件及通讯和谈；可支持7个报警信号继电器干结点监控职能。	19英寸机柜

户表机房设备仓职能单元配置

直流单元	总容量：48V200A 整流？椋48V50A	输入：1×63A 电池分路：2×100A； 一次下电：1×100A、3×40A（Fuse） 二次下电：2×32A、4×16A(空开) （多则不限）	19英寸机柜
	总容量：48V300A 整流？椋48V50A	输入：1×40A/3P 电池熔丝：2×200A 一次下电：2×100A（Fuse）、2×63A、2×32A预留2路63A空开地位 二次下电：2×32A，2×10A(空开)，预留2路63A空开地位（多则不限）	19英寸机柜



机房 配置清单

序号	产品	规格	单元	标配数量	备注
1	配套机柜		台	1	19英寸机架，防护等级IP65
2	设备机柜		台	1	19英寸机架，防护等级IP65
3	电池机柜		台	1	19英寸机架，电池装置隔层 可装置一组48v500Ah AGM 2V或4组48v150Ah AGM 12V，电池层间距不幼于50mm。防护等级IP65
4	互换单元	220V63A 或380V50A	个	1	选配， 输入:50A/3P 输出:32A/3P×1，6A/1P×2，20A/1P×1, 10A/1P×1
5	防雷单元	80KA	个	1	凭据市电类型选择单相或三相
6	直流单元	48V200A	个	1*	输入：1×63A 电池分路：2×100A； 一次下电：1×100A、3×40A（Fuse） 二次下电：2×32A、4×16A(空开) （多则不限）
7	直流单元	48V300A	个	1*	输入：1×40A/3P 电池熔丝：2×200A 一次下电：2×100A（Fuse）、2×63A、2×32A预留2路63A空开地位 二次下电：2×32A，2×10A(空开)，预留2路63A空开地位（多则不限）
8	监控单元	SM2500？	个	1	能够通过与远端监控中心通讯，实现无人值守。应具备RS-232、RS-485和RS-422 3种接口之一，并提供相应的汉化版监控软件及通讯和谈；可支持7个报警信号继电器干结点监控职能。
9	配件		套	1	机柜底座，机柜内接地排，内部单元间衔接件及电缆等。
