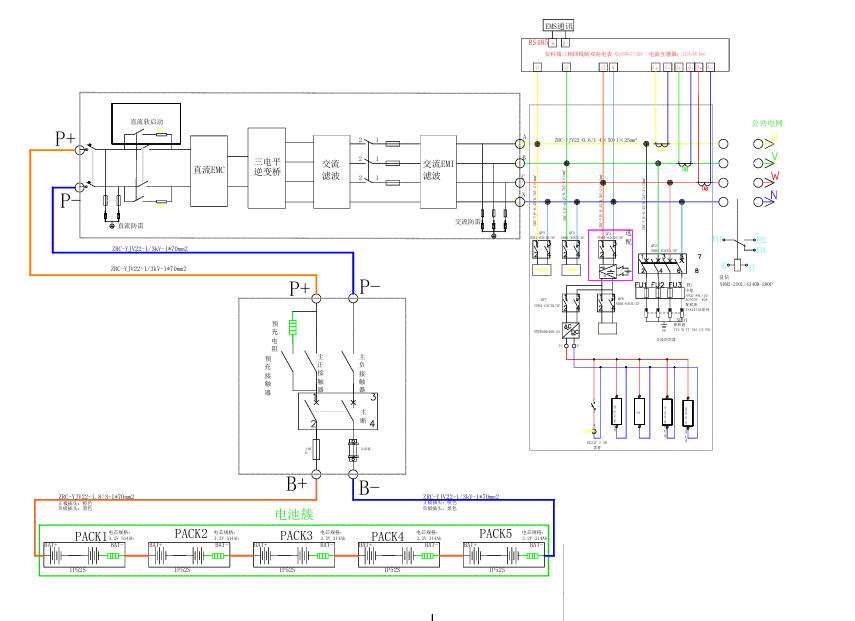

一、工贸易储能柜系统架构和组成

• 电池：主题选取 314Ah 磷酸铁锂电芯，成组方式为1P260S（主流选取5个1P52S电池包），标称直流电压 832V，标称能量 261.24kWh，
• 高压箱：它是掌管电池与PCS能量传输的主题媒介，另表内部集成BCU掌管电池系统的节造；ず托畔⒉杉；(有的EMS系统、配电系统也会凭据需要集成在高压箱里)
  互换侧系统
• PCS：互换侧使用主流的 125kW三相PCS，对表直接输出AC400V互换电，方便用户表部直接接入使用；另表系统放电时也可直接供柜内电气设备的用电（液冷机、消防、除湿机、高压箱等）。
• 主断路器：掌管整个储能柜和电网的衔接，同时也作为柜内辅助设备供电的主开关。
• 2、节造系统


• BMS选取散布式二级架构设计：从控？锽MU+主控？锽CU；这里BCU也接替了电池舱中BAU的角色，既掌管直流侧系统的采集、监测和节造，又掌管对接EMS和PCS，进行信息互换。

• 主流EMS主机有两种选择，有的选取传统工控机，有的选择边缘网关，大无数场景是能够进行互换的，跟据现实项目需要可进行调整，但职能都一样，是整个柜子的大脑，掌管整个柜子的信息监测和战术执行。（后面抽空再进行专门的对比分析吧）
• 当多台储能系统并联时，所有并联储能柜能够选择公用一台EMS，每台机柜通过BCU经互换机与EMS通讯即可

• 当系统通讯或硬结点接口不够用的时辰，能够增长IO？榛蛲ㄑ赌？，作为补充。系统也可跟据自己需要选择是否配置HMI屏。

• 液冷系统：液冷机+2极管路+液冷板，掌管整个系统的热量治理（选取液冷PCS时，也会掌管PCS的散热）。
• 环控系统：除湿机+水浸+温湿度计+电扇，掌管柜内温湿度的把控，和水位监测。

• 选取PACK+柜级双层防护架构，气体灭火装置选取全氟己酮或气溶胶，后备水消防接口，确保整个储能柜的安全不变运行。

• 掌管整个系统内电气设备的电力分配，接入PCS互换输出侧和并网侧开关之间，和主回路共用主断路器，既可表部供电，也可内部PCS自供电（主题节造和；ど璞缚纱拥绯夭嘟尤隓C/DC作为备用电源，确保垂危情况黑启动设备（如需））。
• 电能监测
  双向电表：掌管储能柜的充放电量统计，共同EMS执行需量节造，与EMS联动，执行防逆流监测，；ど璞覆幌虻缤邓偷

直流侧电池系统设计

• 实现电能的规；娲⒂氩槐涑浞诺，是整个系统的能量载体，直接决定系统的容量、寿命与安全性。

• 高靠得住性电芯选型
• 选取 统一批次出产的314Ah 方形磷酸铁锂电芯，两全高容量、低内阻、长循环与高安全性，适配工贸易 0.5P 常态化充放电场景？砦掠蚴逝涔诰笪奘赜蚧П砘肪。
• 尺度化？榛勺
• 选取 1P52S 尺度化电池？樯杓，单？楸瓿频缪 166.4V，标称能量 52.24kWh，集成 BMU 采集单元、液冷流路与 PACK 级消防装置；5 个？榇纬 1P260S 整簇架构，标称电压 832V，直流工作电压领域覆盖 650V~949V，与 PCS 直流侧输入领域美满匹配。？檠∪】觳迨蕉τ胪ㄑ督涌，大幅降低现场装置与后期更换守护的难度。

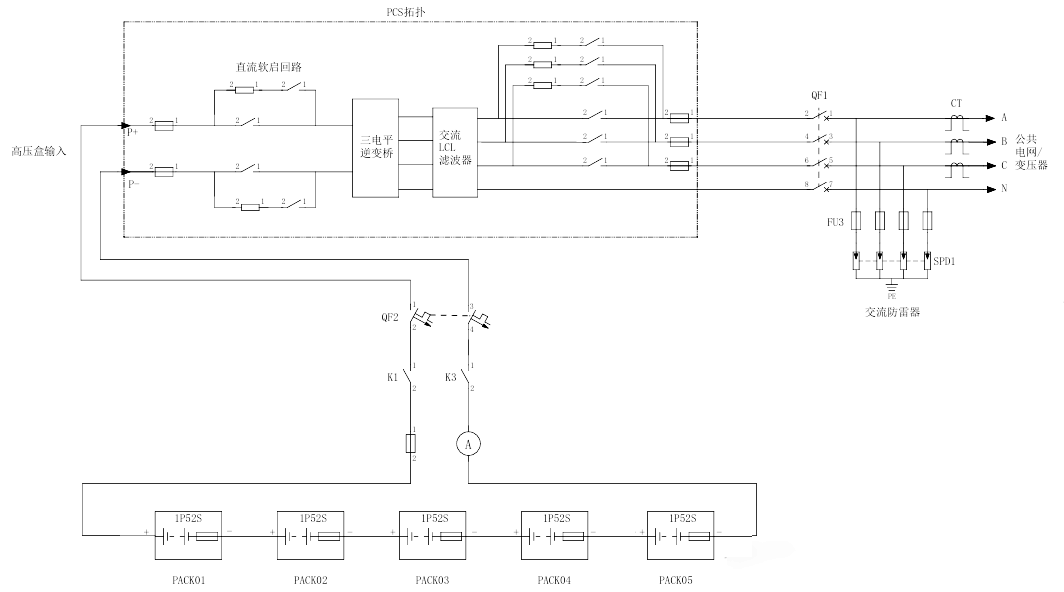

高压箱设计重点

• 实现高压回路的通断节造、故障；び氲缙衾，是系统高压安全的主题樊篱，承担正常启停与故障；さ乃林霸。

• 高靠得住性拓扑设计
  选取 “预充回路 + 主回路 + ；て骷” 尺度化拓扑，内置总正/负接触器、预充回路、直流熔断器、隔脱离关/断路器，同时集成 BCU ，实现节造与；ひ惶寤。额定工作电压 DC832V，所有高压器件均与系统参数精准匹配。
• 多级安全防护设计
  选取 “熔断器 + 接触器 + 断路器” ；ぜ芄，熔断用具备短路速断力，可在电芯短路时急剧堵截故障回路；接触用具备带载分断能力，可执行正常启停与故障分断；手动隔脱离关可实现检建时的物理隔离，三级；げ悴愕萁，无；に澜。
• 运维敦睦型设计
  高压箱防护等级达到 IP65，适配户表柜装置环境；建设运杏注告警、故障批示灯，可直观显示回路状态；高压回路设计显著断点开点，检建时可实现彻底的物理隔离。

PCS设计

• 实现交直流电能双向变换，精准节造充放电功率，适配并网 / 离网双场景运行，是储能系统与电网、负荷之间能量交互的主题器件。

• 高机能拓扑与效能优化
  选取三电平三相四桥（或三桥）臂拓扑，额定功率 125kW，最大输出功率 137.5kW，支持 1.1 倍持久过载运行，电能质量齐全满足电网并网要求。直流侧工作电压领域 600V~950V，美满匹配电池簇 650V~949V 的工作电压领域，可覆盖电池全 SOC 区间的充放电需要。
• 全场景职能适配
  支持并网、离网双模式无缝切换，离网模式下具备 100% 三相不平衡负载带载能力，可保险企业沉要负荷不间断供电；具备美满的；ぶ澳，蕴含短路；ぁ⒓苑唇颖；ぁ⒅绷鞴 / 欠压；ぁ⒐卤；ぁ⒎拦碌罕；ぁ⑾嘈蛎蟊；さ，故障时可急剧；，保险设备安全；支持 RS485 / 以太网 / CAN 多种通讯方式，可与 EMS 系统无缝对接，急剧响应调度指令。

 BMS 电池治理系统设计

• 实现电池全状态精准监控、安全；び胧倜呕，是电池系统安全运行的主题保险，直接决定电池的使用效能与循环寿命。

• 二级散布式节造架构
  选取 “BMU 从控 + BCU 主控” 二级架构，5 个电池？楦髋渲 1 台BMU，整簇配置 1 台 BCU，层级清澈、节造靠得住，两全采集精杜纂响应速度。

• 单台 BMU 支持 56 路电压采集、32 路温度采集，可实现 PACK内全电芯无死角监测；集成 被动平衡职能来建改电芯压差，保险电池一致性。

• 支持最高 1500V 系统电压采集，集成多路DI/DO接口，掌管电池系统的状态监测和执行节造；ぢ呒ň导觳狻⒔哟テ鹘谠臁⒐收媳；ぢ呒龋；具备  CAN、 RS485、以太网接口，可实现与 BMU、PCS、EMS 的全链路通讯；当电池出现严沉故障时，可毫秒级堵截高压接触器，实现故障隔离。
• 高精度主题算法优化
  • SOC 估算选取安时积分 + OCV 开路电压校准复合算法，适配工贸易浅充浅放的运行个性；具备预警、告警、；と陡婢氡；ゃ兄瞪杓，两整系统运行陆续性与性质安全。

EMS设计

• 实现整系统的协调节造、战术执行与数据治理，是储能系统的 “决策大脑”，直接决定系统的经济性与自动化运行能力。

• 全接口硬件适配
  建设 以太网、RS485、CAN 总线、DI/ DO 接口，可实现与电表、PCS、BMS、液冷机、除湿机、消防系统的全设备接入，数据采集无死角；支持 4G 全网通无线通讯，可直接对接云平台，实现远程监控、远程调杜纂 OTA 升级。

• 内置削峰填谷、需量节造、防逆流、防超容四大主题工贸易场景战术，支持 24 幼时多时段充放电打算自界说，可凭据峰谷电价、企业负荷曲线自动优化充放电战术，实显祗业用电成本最优；支持多机并联组网，可实现多台储能柜的协同节造，适配分歧容量的扩容需要。

• 适配工业现场复杂电磁环境；具备故障分级告警与联动；澳，可凭据故障等级自动执行降功率、；⒏哐苟峡炔僮，保险系统安全运行。

 热治理系统设计

• 精准节造电芯工作温杜纂舱内环境湿度，保险电芯一致性，耽搁电池循环寿命，预防凝露导致的电气故障，是电池长命命运行的主题保险。

• 精准液冷温控设计
  选取 5kW 造冷量液冷机组，搭配 50% 乙二醇水溶液冷却液，具备自循环、造冷、造热三种工作模式；将电芯工作温度节造在 25±5℃最优区间，同簇电芯温差节造在 5℃以内，大幅降低电芯衰减速度，耽搁循环寿命。
• 宽温域环境适配
  内置PTC 造热？，低温下可预热冷却液，保险低温下电池可正常放电。
• 防凝露除湿设计
  选取半导体冷凝式除湿机，可将舱内湿度不变节造相宜领域，杜绝凝露导致的高压绝缘降落、元器件侵蚀等问题；支持 RS485 通讯，凭据舱内湿度自动启停。

 消防系统设计

• 实现电池热失控的早期探测、急剧抑造与火情兜底，是储能系统安全运行的最后一路防线，直接决定系统的性质安全水平。

• 两级探测与灭火架构
  选取 “PACK 级 + 舱级” 两级防护系统，气溶胶/全氟己酮可进行精准喷洒和灭火(全氟己酮可配置4-5kg非储压式；气溶胶可选择包级气溶胶？+舱级？楣餐褂)，配置舱级和PACK级复合型探测器（CO、VOC、H2、温度、烟雾），同时预留 水消防接口，实现 “早期预警、精准抑造、兜底防护” 的三级消防逻辑。
• 多维度早期预警探测
  舱级复合型探测器可实时监测 CO、VOC、氢气、烟雾、温度五大热失控特点量，报警阈值精准设置，通过 CAN 总线实时上传数据至 EMS，一级预警触发系统；，二级预警直接启动舱级/PACK技火装置，可全舱喷洒；，也可单PACK精准喷洒；，实现毫秒级响应。

 负载精准核算与容量冗余设计

• 单回路器件额定电流按负载额定电流的 1.2-1.3 倍选型；节造类负载统一选取DC24V 安全电压供电，动力类辅助负载选取 AC220V 供电，预防高压串入节造回路，提升人身与设备安全。

高靠得住性双路供电拓扑设计

• 主路取自 PCS 前端电网互换进线，常态下为整系统辅助负载供电；电池高压母线通过隔离型 DCDC 转换为主题节造及；ど璞副赣玫缭，电网断电时无缝切换，保险主题负载不间断供电；

选择性分级；ど杓

• 严格遵循「下级；は茸魑⑸霞侗；ず蟊浮沟难≡裥宰荚，下级断路器的额定电流、作为功夫均幼于上级，确保单回路故障时仅本级断路器跳闸，不触发总开关跳闸，预防全柜辅助系统失电；
• 进线端配置两级防雷浪涌；ぃ⊿PD），前级 T1 级防雷应对雷击浪涌，后级 T2 级防雷应对电网操作过电压，SPD 配置失效告警触点，接入 EMS 实现故障实时上报。

• 支持充放电双向电能精准计量，是实现防逆流、需量节造、峰谷套利收益核算、电网电费结算的主题设备。有时为了数据采集精准、职能实现安全靠得住，能够把能量采集单独用一个电表掌管，防逆流和需量节造用另一个电表共同EMS执行有关战术。（也可选取单表，分两路传输分歧信息，执行分歧职能）

• 精度等级匹配
  关口结算表有功精度不低于0.5S 级，无功精度不低于 2 级，适配储能幼电流、浅充浅放的运行个性，宽负载领域内维持计量精度；内部计量表有功精度不低于 1 级，满足节造与核算需要即可；支持 645通讯规约（部门支持 IEC61850 规约，跟据地域要求选择）；内部计量表优先选择尺度 Modbus-RTU 和谈，与储能 EMS 即插即用，无需额表开发。

•  计量机能与场景职能适配设计

  必须支持双向有功电能独立累计、双向需量计量、四象限无功计量，可正确鉴别功率方向，严禁出现充放电电量抵消的情况，并满足工贸易需量节造的主题需要。用于防逆流节造的电表，响应速度要快，响应过慢会导致逆流误庞注电网；ぬ。支持尖、峰、平、谷 4 个时段、8 套以上费率，可矫捷配置时段规定，适配全国各地域的峰谷电价政策，精准核算峰谷套利收益。

• 通讯与冗余设计

  至少标配 1 路隔离型 RS485 通讯接口，优择 2 路 RS485，一路对接EMS 用于防逆流节造，一路对接电网计量系统，预防通讯矛盾；沉要场景可配置以太网、4G 通讯接口，用于远程数据上传。电表需支持本地大容量数据存储，断网时计量数据不迷失，网络复原后自动补传，确保结算数据、运行数据的齐全性。

三、系统电气设计重点

3.1. 直流系统电气设计重点

• 电压等级与绝缘匹配
  系统标称直流电压 832V，最大工作电压 949V，直流侧所有器件（接触器、熔断器、铜排、线缆）均需满足 1000Vdc 最高工作电压要求，绝缘耐压需切合有关 测试尺度，预防电压击穿风险。
• 预充回路尺度化设计
  必须设计独立预充回路，预充电阻与预充接触器匹配系统容性负载，上电时先通过预充回路对 PCS 直流侧电容充电，待压差幼于 50V 后再关合主接触器，预防合闸时的大电流冲击败坏接触器与电容。
• 分级；ぜ芄股杓
  选取 “熔断器 + 接触器 + 断路器” 三级；ぜ芄，熔断器选型需匹配电芯短路电流，实现短路速断；接触用具备带载分断能力，可执行正常启停与故障分断；手动断路器实现检建时的物理隔离，三级；げ悴愕萁，保险高压回路安全。
• 全回路绝缘检测设计
  BCU/PCS集成绝缘检测职能（直流侧断开时BCU进行监测，直流侧接入时，PCS作为监测单元进行监测），可实时监测直流母线正对地、负对地绝缘阻值，告警阈值设置为 500kΩ，；ゃ兄 100kΩ，绝缘阻值低于；ゃ兄凳，系吐洧即关锁高压合闸，已运行的系吐洧即；侄细哐。

3.2. 互换系统电气设计重点

• 电网适配设计
  互换侧选取三相四线造接线，额定电压 AC400V，适配国内工贸易 380V 电网；PCS 互换侧配LCL 滤波器，可电流谐波畸变率节造满足有关并网要求。
• 计量与防逆流设计
  互换侧配置双向计量电表，通过 RS485 与EMS通讯，实时采集电网侧功率数据；防逆流职能可实时监测关口电表数据，当放电功率大于用户负荷功率时，自动下调放电功率，预防电能倒送电网，满足绝大无数工贸易用户并网要求。
• 过载与防雷设计
  PCS 支持 1.1 倍持久过载运行，互换侧塑壳断路器额定电流需匹配 1.25 倍额定电流，同时配置二级互换防雷器（SPD），实现浪涌；；电网异常；ゃ兄敌枨泻系缤静⑼，确保并网合规性。

3.3. 接地设计重点

• ；そ拥厣杓
  柜体设置专用接地址，所有电气设备的金属表壳、柜门、铜排屏蔽层均需与接地排靠得住衔接，实现等电位联结。
• 内部等电位设计
  柜内设备（液冷机组、PCS、高压河注电池？榈龋┥璞傅慕拥囟，均需通过独立线缆衔接至柜体主接地排，严禁串联接地。
• 防雷接地设计
  互换进线侧、直流侧均配置专用防雷器，防雷器接地端需选取最短蹊径衔接至接地排，确保浪涌电流急剧泄放。

3.4. 通讯与节造回路设计重点

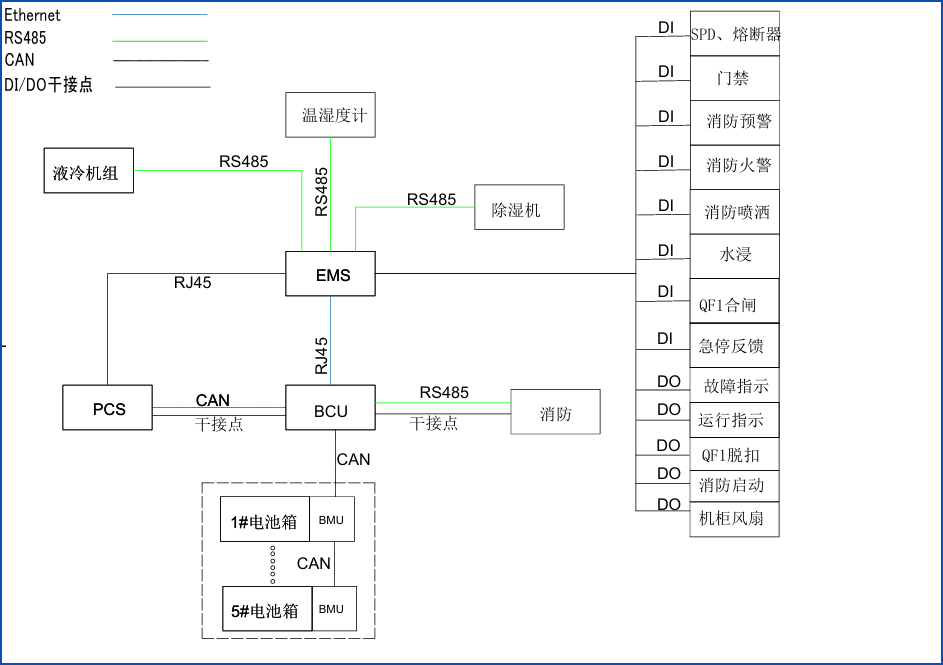

• 分层通讯拓扑设计
  选取 “以太网 + RS485+CAN + 菊花链” 分层通讯架构，BMU 与 BCU 之间选取菊花链通讯，抗滋扰能力强；EMS与 BCU 选取以太网 Modbus TCP 通讯，与 PCS、液冷机、电表选取 RS485通讯，与消防系统选取 CAN 总线通讯，分歧通讯链路物理隔离，预防滋扰。
• 安全联锁节造设计
  急；芈费∪〕９卮サ愦杓，柜体前后门急停按钮、PCS 急停、消防联动触点全数串联，肆意急停按钮按下，立即堵截高压接触器节造回路，实现整系统垂危；；门禁行程开关与高压回路联锁，柜门打开时不容高压合闸，已合闸的系吐洧即降功率；。

3.5 其他当苦衷项

• 严格执行凹凸压分离
  高压回路与低压节造回路必须物理分离，高压线缆与低压通讯线缆、节造线缆分隔布线，间距不幼于 200mm，交叉处选取垂直交叉，预防电磁滋扰与高压击穿风险。
• 上电前绝缘测试强造要求
  设备上电前，必须完玉成回路绝缘测试，绝缘测试不合格严禁上电。
• EMC 电磁兼容设计
  所有屏蔽线缆的屏蔽层需单端靠得住接地，预防双端接地形成地环流；敏感元器件（BMU、BCU、EMS）需远离高压大电流器件与高频滋扰源；柜体整体做好等电位联结，降低电磁滋扰对节造设备的影响。

四、常见故障分析

故障 1：SOC 估算误差过大、电芯压差超标

• SOC 出现数值跳变；
• 同？槟诘缧狙共畲，系统触发压差过高告警，充放电功率受限；
• 系统频仍触发单体过压 / 欠压告警，提前终止充放电。

• 系统持久浅充浅放运行，无齐全 OCV 校准，安时积分累计误差持续放大；
• BMU 电压采集线虚接、脱落，导致电芯电压采集失真；
• BMU 被动平衡职能失效，电芯压差持续累积，一致性变差；
• 电流互感器精度偏移，电流采集误差导致安时积分推算谬误；

• 执行 SOC 全量程校准，建改 SOC 累计误差；
• 关锁高压回路，查抄异常电芯对应的 BMU 采样线，沉新压接紧固虚接的端子，更换破损的采样线；
• 开启 BMU 被动平衡职能，对压差超标的电芯执行静置平衡，将同？榈缧狙共罱谠煸 50mV 以内；误差过大时，可通过平衡仪进行平衡；
• 校验电流互感器精度，紧固电流采样端子，更换败坏的采样器件；

故障 2：BMS 通讯中断

•  显示某电池？ BMU 通鸭失，对应电芯电压、温度数据无显示；
• BCU 与 EMS通讯中断，系统无法读取整簇电池数据，充放电职能关锁；
• 通讯时通时断，数据丢包严沉，频仍触发通讯故障告警。

• 通讯线快插接头虚接、松动，通讯线屏蔽层破损、受挤压断裂；
• CAN/RS485 总线终端电阻缺失、匹配谬误，或强弱电同槽布线导致电磁滋扰；
• BMU/BCU 供电异常，DC24V 辅助电源断路器跳闸、保险熔断；
• 设备地址码沉复、矛盾，通讯和谈、寄放器地址配置谬误；
• BMU/BCU 硬件故障，采集芯片、通讯？榘芑。

• 断开高压回路，查抄辅助电源供电，确认 BMU/BCU 供电批示灯常亮，跳闸的断路器沉新合闸，熔断的保险同规格更换；
• 查抄通讯线接头，沉新拔插锁紧，破损的通讯线更换屏蔽双绞线，严格遵循强弱电分槽布线规范；
• 用 CAN 分析仪 / 串口工具检测总线信号，查对总线首尾端 120Ω 终端电阻是否匹配，缺失的补装，地址码沉复的沉新分配唯一地址；
• 查对 EMS 与 BCU、BCU 与 BMU 的通讯和谈、寄放器地址、波特率配置，确保齐全匹配，建改谬误配置；
• 供电与通讯线路正常仍无法通讯的，更换故障的 BMU/BCU ？，沉新配置参数后复原通讯。

故障 3：PCS 无法启动、并网失败

• PCS 上电后无响应，无法进入待机状态；
• PCS 待机正常，下发启动指令后无法并网，报电网异常、同步失败告警；
• 并网后立即；，报过流、过压、直流侧异常告警。

• PCS 互换侧断路器跳闸、辅助电源异常，节造回路无供电；
• 电网电压、频率超出 PCS 允许领域，或三相相序接反，触发电网异常；；
• 直流侧正负极接反，或直流电压超出 PCS 工作领域（600V~950V）；
• PCS 与 BMS 通讯中断，无法获取电池状态，触发互锁；；
• 滤波器故障、IGBT ？榘芑，导致硬件故障。

• 查抄 PCS 互换侧断路器与辅助电源，确认 AC380V 供电正常，合闸跳闸的断路器，更换熔断的节造回路保险，紧固松动的电源端子；
• 用万用表检测电网三相电压、频率，确认在 PCS 允许领域内，查对三相相序，相序谬误的沉新调整接线；
• 丈量直流侧电压，确认在 600V~950V 领域内，查对正负极接线，严禁正负极接反；
• 复原 PCS 与 BMS、EMS的通讯链路，确保电池状态数据正常上传，解除通讯互锁；；
• 查抄 LCL 滤波器、IGBT ？，硬件败坏的，联系厂家更换对应功率？。
